產品選型

我公司目前生產的型號有3型、5型、7.5型、10型、12.5型、15型、20型、25型、30型、35型、40型、45型、50型13種規格。

凈化塔的材質選擇：玻璃鋼材質，PVC/FRP復合材質，一般為玻璃鋼材質。根據不同工況選用不同材質，材料如下：

  • 玻璃鋼材質：適用于150℃以內的酸性廢氣、堿性廢氣及少量有機廢氣。
  • PVC/FRP復合材質：適用于60℃以內的酸、堿性廢氣。
  • PP材質：適用于80℃以內的酸、堿性廢氣及有機廢氣。
  • 高濃度、高溫度廢氣需根據現場工況定制解決方案。

設備選型需知:

1、選定設備時，所需凈化空間的排風量必須和設備處理風量及廢氣的初始濃度相符，否則達不到排風凈化環境的要求。

2、我公司生產的玻璃鋼凈化塔耐一般酸堿介質，如用戶有特殊要求，應在訂貨時注明，我公司可特殊加工；用戶需提供廢氣的成份、廢氣中每種成份的最高濃度、廢氣的最高溫度、廢氣每小時的排風量及排風方式。

3、訂貨時必須注明風機進、出口方向，出風口角度，供水管及排污管位置，以滿足設計及安裝需要。

4、酸霧凈化塔前后管道，如用戶需要玻璃鋼管道者，須另行訂貨。非標準管道可根據設計圖紙代加工，本公司實行優惠供應。

性能參數表

型號 處理風量? m3/h 阻力? ? (Pa) 選配風機SYTF 選配水泵
型號 轉速r/min 電機功率 (Kw) 型號 電機功率? (Kw)
3型 3000 500-600 N04.5A 2900 7.5 80FYS-20 7.5
5型 5000 500-600 N04.5A 2900 7.5 80FYS-20 11
7.5型 7500 500-600 N05A 2900 15 80FYS-20 11
10型 10000 500-600 N06C 2000 15 80FYS-25 11
12.5 型 12500 500-600 NO6C 2240 15 80FYS-25 11
15型 15000 500-600 N08C 1800 30 80FYS-25 11
17.5 型 17500 500-600 N08C 1600 30 80FYS-25 11
20型 20000 500—600 N08C 1800 37 80FYS-20 11
25型 25000 500-600 N08C 1800 37 80FYS-20 11
30型 30000 500-600 N08C 1800 37 80FYS-20*2 11
35型 35000 500-600 N010C 1100 45 80FYS-20*2 11
40型 40000 500-600 N012C 1900 45 80FYS-20*2 11
45型 45000 500-600 N012C 1250 75 80FYS-20*2 11
50型 50000 500-600 N012C 1300 75 80FYS-32*2 11

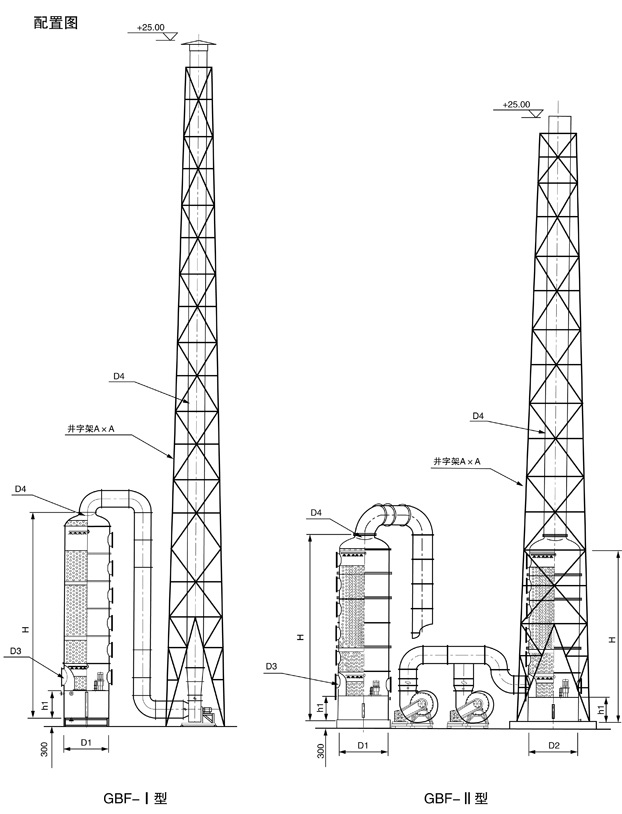

凈化塔結構簡圖

型號 GBF型
3 5 7.5 10 12.5 15 17.5 20 25 30 35 40 45 50
B 1500 1600 1700 1800 2000 2100 2100 2300 2300 2800 2800 3400 3400 3800
D1 1300 1400 1500 1600 1800 1900 1900 2100 2100 2600 2600 3200 3200 3600
D2 1600 1800 1900 1900 2100 2100 2600 2600 3200 3200 3200
進風口 D3 400 500 500 600 700 800 800 900 900 1000 1100 1200 1200 1300
出風口 D4 400 500 500 600 700 800 800 900 900 1000 1100 1200 1200 1300
塔高H 7500 7500 7500 7500 7500 7500 7500 7600 7600 7600 7600 7600 7600 7600
型號 GBF型
3 5 7.5 10 12.5 15 17.5 20 25 30 35 40 45 50
B 1500 1600 1700 1800 2000 2100 2100 2300 2300 2800 2800 3400 3400 3800
D1 1300 1400 1500 1600 1800 1900 1900 2100 2100 2600 2600 3200 3200 3600
D2 ? ? ? 1600 1800 1900 1900 2100 2100 2600 2600 3200 3200 3200
進風口 D3 400 500 500 600 700 800 800 900 900 1000 1100 1200 1200 1300
出風口 D4 400 500 500 600 700 800 800 900 900 1000 1100 1200 1200 1300
塔高H 7500 7500 7500 7500 7500 7500 7500 7600 7600 7600 7600 7600 7600 7600

凈化塔系統流程圖

工藝過程：吸風罩→進風管道→風機(或進風段)→進風段第一段濾料層(第一級中和反應段)→第二級濾料層(第二級中和反應段)旋流板→出風帽蓋→排風管(或吸入段風機)。
