產品概述

氣液分離器是用于工業含液系統中將氣體和液體分離的設備，主要是有波形葉片、板片、填料、絲網、卡條等固定裝置組成，在濕法吸收塔運行過程中，易產生粒徑為10–60微米的“霧”，“霧” 不僅含有水分，它還溶有硫酸、硫酸鹽、二氧化硫等，同時也造成風機、熱交換器、干式吸附塔及煙道的玷污和嚴重腐蝕，因此，濕法廢氣處理工藝上對吸收設備提出除霧的要求，被凈化的氣體在離開吸收塔之后要用氣液分離器除霧。我公司最新研制的JJQF型氣液分離器，吸取了傳統氣液分離器的優點，并采用了旋轉分離元件和破沫器分離元件，從而達到高效率分離和徹底分離的目的。

分離效果高、噪聲低、結構簡單、壓損小、處理量大、工作可靠。

JJQF型氣液分離器主要用于空氣、VOC VOCS氣體、酸霧、鹽霧處理，旋風式空氣氣水分離器采用離心旋風式，或擋板加旋風式，旋風加除沫器式，無需更換濾芯的氣水分離器節能產品,一般用于氣體主管路，與干式吸附塔一起使用。

工藝過程

在氣液相分離中，我們采取高效葉片式分離器、高效多級旋風分離器、高效絲網濾芯分離器多種分離技術組合的方式進行設計。

高效的分離葉片，利用葉片的多道折彎結構及特殊角度設計，被氣體夾帶的水流在離心力的作用下與葉片發生碰撞，通過液滴間的聚結效應形成液膜。液膜受其自身重力的影響，流入分離器底部被排出。

氣體通過高效葉片式分離器后，基本上不含霧末，含有微量霧滴的氣體以一定速度上升通過絲網除沫器時，霧滴與絲網細絲相碰撞而被附著在細絲表面上，細絲的可潤濕性、液體的表面張力及細絲的毛細管作用，使得液滴越來越大，直到聚集的液滴大到其自身產生的重力超過氣體的上升力與液體表面張力的合力時，液滴就從細絲上分離下落，流入分離器底部被排出。

分離后的氣體進入后續工藝處理，以改善操作條件，優化工藝指標，減少設備腐蝕，延長設備使用壽命，增加處理量及回收有價值的物料，保護環境，減少大氣污染等。

技術關鍵點

  • 更高的液體分離效率。
  • 更寬的操作彈性范圍。
  • 更小的分離器殼體尺寸。
  • 適用于中-高液氣比的場合。
  • 具有多種結構以適應不同應用場合。
  • 可去除可溶性/反應性氣體、固體顆粒和液滴。
  • 采用透氣性好，阻水效率高、氣流阻力小的絲網或填料，其高效的收水率徹底解決了飄液問題。

氣液分離器結構

JJQF型氣液分離器主要是由本體、板片、填料、絲網、支承裝置構成。板片、填料、絲網通常由高分子材料（如聚丙稀PP、FRP等）或不銹鋼（如316L、317L等）2大類材料制作而成。根據氣液分離器各部件的工作環境，材質有玻璃鋼、PP和不銹鋼材質。根據不同工況選用不同材質：

  • 玻璃鋼材質：適用于150℃以內的酸性廢氣、堿性廢氣及少量有機廢氣。
  • 不銹鋼材質：適用于100℃以上的弱酸、堿性及有機廢氣。
  • PP材質：適用于80℃以內的酸、堿性廢氣及有機廢氣。
  • 高濃度、高溫度廢氣需根據現場工況定制解決方案。

我們公司針對玻璃鋼氣液分離器選用了耐堿性能好和結構強度高的樹脂，外表采用防水、防老化性能好的膠衣樹脂。為增加分離器整體的強度，外殼采用了若干縱向加強筋，因氣液分離器長期工作在酸堿性腐蝕氣體的環境中，除承受本體自身壓力外，還要承受工作時的風壓（風機全壓在200-205mmH2O），要求全部玻璃鋼制件即要有良好的耐腐蝕性能，又要保持較高的抗拉、抗壓強度。JJQF型氣液分離器采用玻璃鋼制作。塔體外表面采用耐水、耐老化膠衣樹脂作防老化面層，膠衣層厚不小于0.5mm。在強度與內外表面間采用無堿無蠟無捻的方格細布作為耐老化的渡層，其樹脂含量不低于75%，層數按大型及技術標準要求敷設，樹脂含量達60-70%，使塔體強度絕對可靠。

雪佛龍除霧器

有效去除10微米以上的液滴，氣速2-5米/秒的垂直氣流，去除率接近100%。

絲網除霧器

除霧效率高，可除去5微米以上的液滴，適用于氣、液中不含有粘結物或固體物的場合。

板式除霧器

葉片形狀為類似正弦曲線，表面光滑，易沖洗，減小堵塞風險。

折板式除霧器

對中等尺寸和大尺寸霧滴的捕獲效率高，壓降比較低、易于沖洗，結構簡單等特點。

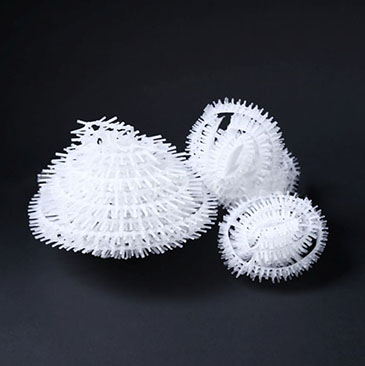

螺旋填料

特殊的針柱卷球幾何設計，有非常高的比表面積與質傳效率，能夠捕捉廢氣中的小液滴。

泰勒花環填料

空隙率大，阻力小。增加了氣液的接觸時間，提高了凈化效率。

配套設備

玻璃鋼離心風機
玻璃鋼風機

最大風壓可打3000Pa，使用范圍廣泛，適用于多種工況 高效節能，玻璃鋼機殼，不銹鋼螺栓并樹脂整體包覆，風機葉輪 采用優質乙烯基樹脂及表面紗制作，經過動平衡專項測試 配有減震底座風機整機性能穩定。

槽內耐酸堿泵
槽內耐酸堿泵

本機采用FRPP/PVDF塑料材質注塑一體成型，耐酸堿性強 干式陶瓷機封，防止氣體腐蝕，可以連接空轉使用。電機軸采用 SUS304材質及NSK或SKF軸承，高精度對心研磨加工 一體成型，確保運行中心的同心度和穩定性。

液位計、PH計 風速、壓差、流量、攪拌加藥設備
豐富的傳感器及配件

您可以選擇多種傳感器及周邊設備，如：液位計、PH計 風速、壓差、流量、攪拌加藥設備等。

典型的市場與行業應用

為客戶提供更專業、智能的廢氣凈化成套設備及解決方案

凈杰環保主要研發、生產和銷售：廢氣凈化塔、酸霧凈化塔、生物除臭塔、酸霧吸附塔、活性炭吸附塔，鉻酸回收器，酸霧噴淋洗滌塔，氣液分離器，實驗室通風控制系統、污水除臭池蓋板收集系統、玻璃鋼風機，玻璃鋼風管及管件、玻璃鋼風閥、玻璃鋼煙囪、玻璃鋼容器，自動加藥裝置、廢氣自動控制系統及配套傳感器等一系列產品；廣泛應用在化工、制藥、酸洗、電鍍、實驗（化驗）室、污水除臭處理、太陽能光伏電池、電子、冶金、有色、礦山等領域。
